Станок лазерной резки труб S09 / S12 / S16
- Длина обрабатываемой трубы:6000 мм
- Диаметр трубы:Ø20-90 / Ø20-120 / Ø20-160 мм
- Скорость вращения патрона:150 об/мин
- Ускорение1.5 G
- Мощность источника:1500 /2000/ 3000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Автоматическая адаптация к размеру трубы без регулировки.
Удобная подача материалов без прерывания работы оборудования.
Двойной люнет, оснащенный устройством выравнивания центра.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
- Отличительные особенности
- Технические характеристики
- 1 Видео
Установка лазерной резки труб серии S – это один из самых высокоточных и производительных станков на рынке. В данном станке все спроектировано таким образом, чтобы убрать все вибрации труб, что кратно повышает точность и скорость обработки. Лазерная режущая голова с автофокусом Raytools(Швейцария) позволяет резать оцинкованную сталь, латунь, медь и материалы с высокой отражающей способностью без заусенцев. Станок позволяет обрабатывать трубы длинной до 6000мм при автоматической загрузке. Максимальный диаметр обработки труб до от 90мм до 160мм в зависимости от комплектации станка.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб
Специально разработан для лазерной резки металлических труб малого и среднего диаметра
- Трубы диаметром до 3,54″ / 4,72″ / 6,3″ (90 мм / 120 мм / 160 мм)
- Автоматическая подача обеспечивает непрерывную обработку
- Высокая эффективность, максимальное ускорение до 1,5G
- Широкий диапазон обработки, включая круглые, прямоугольные, эллиптические и специальные формы труб.
- Экономически эффективно. Компактная и интегрированная конструкция с меньшими габаритами оборудования.
Ощутите неограниченные возможности лазерной резки крупногабаритных металлических труб
Высокоэффективная лазерная резка
- Благодаря максимальному ускорению 1,5G и скорости вращения патрона 150 об/мин он может эффективно резать трубы малого диаметра, удваивая эффективность производства.

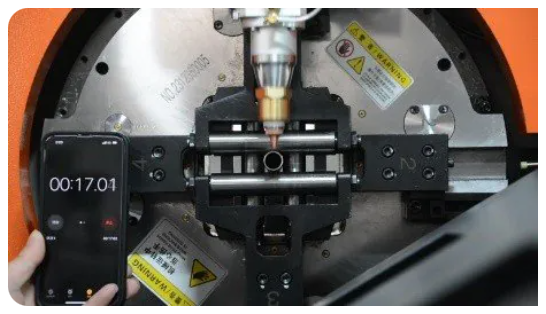

Пневматический зажимной патрон полного хода
Адаптируется к быстрому выравниванию и резке с зажимом одним нажатием кнопки различных типов труб, таких как круглые, квадратные, прямоугольные, эллиптические и трубы специальной формы.
•Диаметр круглая труба Ø 10 мм – 160 мм
• Квадратная труба: 10мм×10мм – 160мм×160мм
Богатые функциональные возможности
Лазерная резка одной кнопкой, автоматическое центрирование, выравнивание труб, автоматическое выравнивание торцов, библиотека процессов и т. д. Функции программного обеспечения богаты, универсальны и просты в использовании.

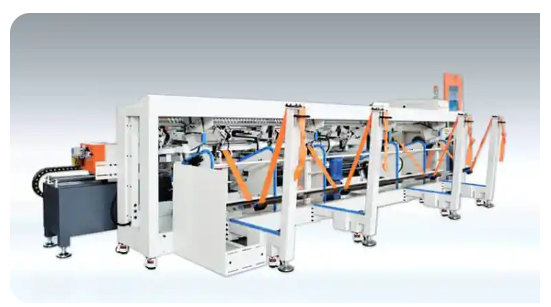

Автозагрузка
Повышение эффективности обработки труб, загрузки и лазерной резки, экономия рабочей силы и снижение затрат.
Компактный дизайн станка с габаритами 3 х 9.7 м
Опоры подходят для различного диаметра
Загрузка металлических труб различной формы: круглые, квадратные трубы, прямоугольные, эллиптической формы и т.д.
Максимальная грузоподъемность: 1 т
Длина трубы 6 метров.
Под режущей головой установлен двойной люнет, оснащенный устройством выравнивания центра.
Оснащены несколько устройств выравнивания центра в зоне опоры заготовки, что обеспечивает более высокую точность резки.
Автоматический зажим
Круглой трубы: Φ20 мм-Φ120 мм, (опционально Φ20 мм-Φ160 мм)
квадратной трубы: 16 * 16 мм-80 * 80 мм.
Простой в использовании алгоритм в контроллере станка
Понятный многофункциональный интерфейс
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.

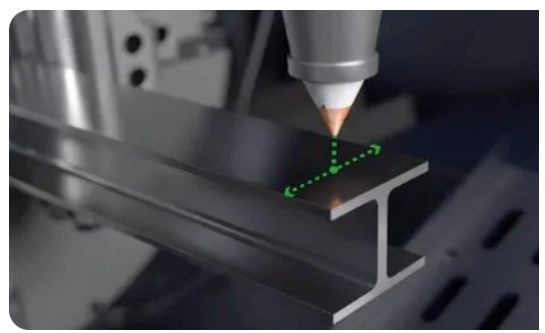

Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки KH отличаются высокой жесткостью и устойчивостью к коррозии.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65, может эффективно подавлять воздействие вибрации. Высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Надежные и проверенные годами электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенке противоположной трубы. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, можно добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Внимание: такая функция подходит для труб с диаметром больше 50мм, с длиной готовой детали не длиннее 700мм.
Установка камеры высокой четкости вокруг режущей головки, позволяющей визуально определить особенности сварного шва и запомнить информацию о его местоположении, передать ее системе резки с ЧПУ для расчета, сформировать процедуру резки. В результате в ходе резки можно избежать сварные швы на трубе, сохранить целостность трубы.
Мощность источника: 1500 / 2000/ 3000 W
Диаметр: Φ 10-120 мм ; 10×10-80×80 мм
Длина обрабатываемой трубы: 6200 мм
Макс скорость позиционирования по оси X Y: 120 м/мин
Ускорение: 1.5 G
Макс скорость вращения по оси вращения: 150 об/мин
Точность позиционирования: ±0.05 мм
Точность повторяемого позиционирования: ±0.03 мм
Макс нагрузка патрона: 100 кг
