Станок лазерной резки труб S12Plus / S16Plus
- Длина обрабатываемой трубы:6000 мм / 7000 мм
- Диаметр трубы:Ø20-120 мм / Ø20-160 мм
- Скорость перемещений портальной системы:120 м/мин
- Ускорение1.2 G
- Мощность источника:1000 - 4000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Автоматическая адаптация к размеру трубы без регулировки.
Удобная подача материалов без прерывания работы оборудования.
Двойной люнет, оснащенный устройством выравнивания центра.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
- Отличительные особенности
- Технические характеристики
- 1 Видео

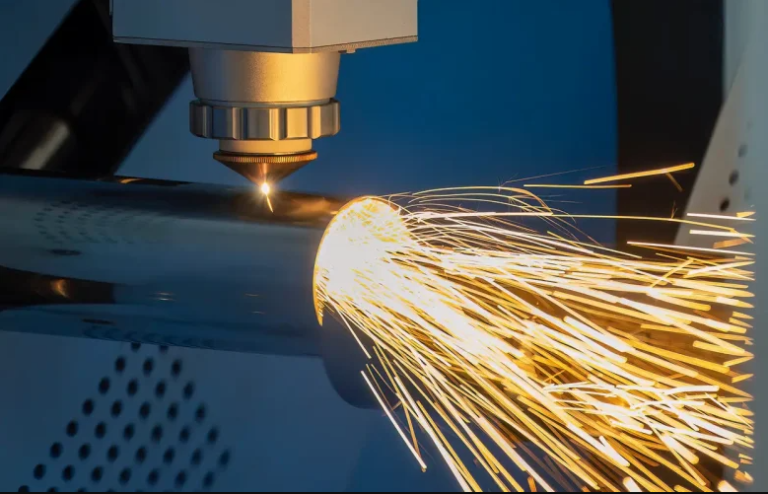

Установка лазерной резки труб серии S Plus это один из самых высокоточных и производительных станков на рынке. В данном станке все спроектировано таким образом, чтобы убрать все вибрации труб, что кратно повышает точность и скорость обработки. Лазерная режущая голова с автофокусом Raytools(Швейцария) позволяет резать оцинкованную сталь, латунь, медь и материалы с высокой отражающей способностью без заусенцев. Станок позволяет обрабатывать трубы длинной до 6200мм при автоматической загрузке и 7300мм при ручной загрузке.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб
Компактный станок для лазерной резки небольших труб (небольшие трубы с внешним диаметром 20-120 мм/160 мм), с автоматической системой подачи металлических труб.
- Идеальное решение для обработки труб диаметром менее 100 мм.
- Оригинальная автоматическая система подачи и распределения
- Скорость – всегда на шаг быстрее
- Точность – всегда лучше других
- Экономически эффективно. Компактная и интегрированная конструкция с уменьшенными габаритами оборудования.
Ощутите неограниченные возможности лазерной резки крупногабаритных металлических труб

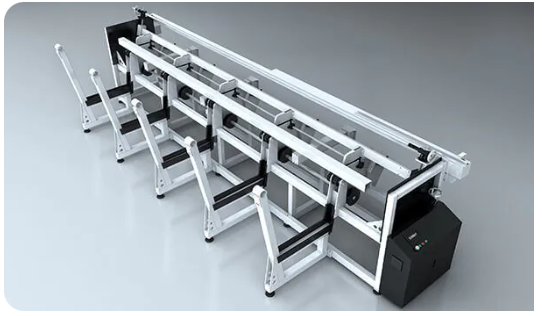

Автоматический загрузчик труб длиной 6 метров
- Компактная автоматическая система загрузки труб экономит пространство на вашем производстве
- Загрузка металлических труб различной формы: круглые , квадратные , прямоугольные трубы, двутавровые балки, швеллеры и т. д.
- Максимальная грузоподъемность: 2т.

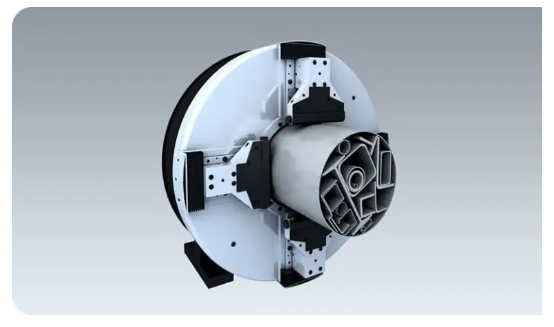

Пневматический патрон
- Сверхвысокая скорость, производительность
- Патрон может продуваться воздухом для обеспечения внутренней чистоты режущих частей.
- Два задних патрона могут входить в передний патрон
Полная серводинамическая поддержка
- Идеально подходит для всех видов труб.
Автоматическая калибровка
- Обеспечивает точность при резке легких и малогабаритных труб.

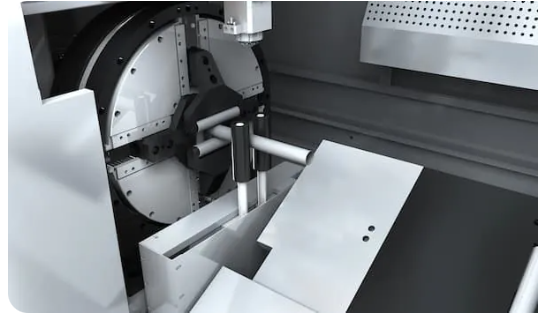

Двойной ряд губок для резки труб небольшого диаметра
- Двойная гарантия автоматической коррекции для резки небольших и легких труб.
- Дополнительное автоматическое калибровочное устройство при удержании трубы перед лазерной резкой.

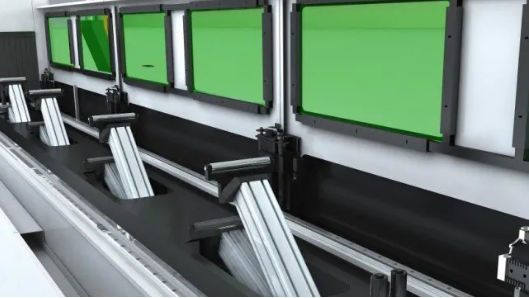

V-образная опора: поддерживает трубу, чтобы она не провисала и не тряслась, и помогает при подаче и приеме материалов
Главный двигатель вращается, натягивая подающую ленту с материалами на накопитель.
Ремень перемещает стальную трубу до опоры.
Захват вытягивается и зажимает трубу, опора падает.
Захват вытягивается, головка патрона вращается, захват освобождается, труба разгружается, а захват втягивается.
Максимальная грузоподъемность 2 тонны, длина загрузчика 6 метров.

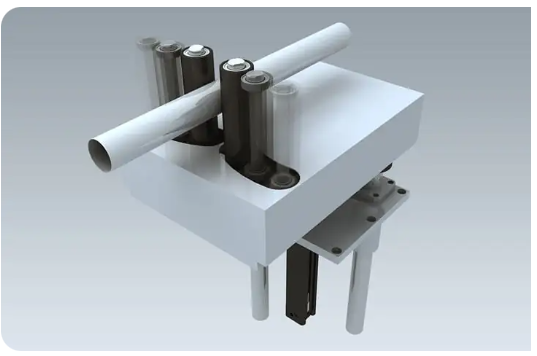

Под режущей головой установлен двойной люнет, оснащенный устройством выравнивания центра.
Оснащены несколько устройств выравнивания центра в зоне опоры заготовки, что обеспечивает более высокую точность резки.
Автоматический зажим
Круглой трубы: Φ20 мм-Φ120 мм, (опционально Φ20 мм-Φ160 мм)
квадратной трубы: 16 * 16 мм-80 * 80 мм.
Усовершенствованный алгоритм в контроллере станка для лазерной резки труб
Удобный и многофункциональный интерфейс.
Простое управление с G-кодом и удвоение эффективности производства.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.
Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки KH отличаются высокой жесткостью и устойчивостью к коррозии.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65, может эффективно подавлять воздействие вибрации. Высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Надежные и проверенные годами электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенке противоположной трубы. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, можно добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Внимание: такая функция подходит для труб с диаметром больше 50мм, с длиной готовой детали не длиннее 700мм.
Установка камеры высокой четкости вокруг режущей головки, позволяющей визуально определить особенности сварного шва и запомнить информацию о его местоположении, передать ее системе резки с ЧПУ для расчета, сформировать процедуру резки. В результате в ходе резки можно избежать сварные швы на трубе, сохранить целостность трубы.
Мощность источника: 3000 W
Диаметр: Φ 10-120 мм ; 10×10-80×80 мм
Длина обрабатываемой трубы: 5000-6200 мм, 20-100 мм при автозагрузке ; 7300 мм при ручной загрузке
Макс скорость позиционирования по оси X Y: 120 м/мин
Ускорение: 1.2 G
Макс скорость вращения по оси вращения: 150 об/мин
Точность позиционирования: ±0.05 мм
Точность повторяемого позиционирования: ±0.03 мм
Макс нагрузка патрона: 100 кг
Приемный стол: 2 метра
