Станок лазерной резки листового металла X3 со сменными столами
- Рабочая зона1500мм х 3000мм
- Тип кабины:Закрытого типа
- Скорость перемещения портальной зоны80 м/мин
- Ускорение0.8 G
- Мощность источника3000
- Общий вес4000 кг
- Тип обрабатываемого металлаЧерная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Компактная конструкция
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Самое современное и производительное ПО
Конструкция станины толщиной до 18мм.
- Отличительные особенности

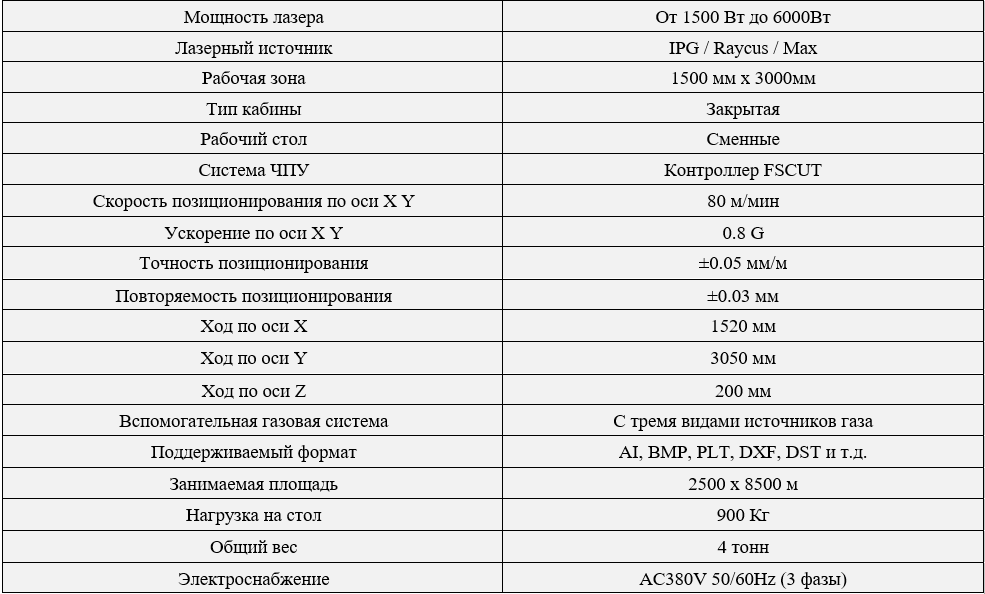

- Технические характеристики
- 1 Видео
Установка лазерной резки металла с закрытой кабиной и сменными столами X3 отлично подходит для резки всех видов металлических листов для производства высококачественных деталей различных форм, размеров, толщины . Станок имеет хорошую жесткость и меньше подвержен деформации. Цельная сварная станина толщиной до 18мм обеспечивает стабильность и увеличивает общий срок службы станка. Лазерная режущая голова с автофокусом Raytools(Швейцария) позволяет резать оцинкованную сталь, латунь, медь и материалы с высокой отражающей способностью без заусенцев.
Область применения Конструктивные особенности Комплектация
Станки лазерной резки серии “X” могут быть оснащены столами различных размеров для удовлетворения различных потребностей в обработке.
Размеры стола
1500х3000 1500х4000
1500х6000 1500х7000
Ощутите неограниченные возможности лазерной резки металла
Компактная конструкция

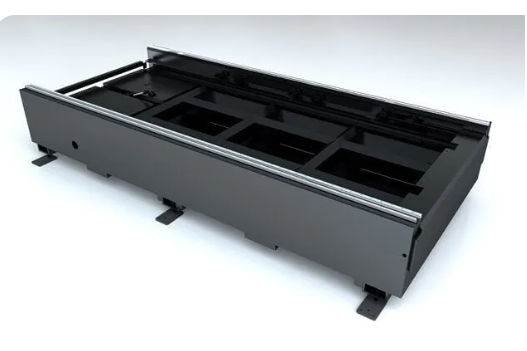

- Прочная, точная и надежная станина станка
- Станина представляет собой сварную конструкцию , выполненную из толстолистовой стали, что делает её прочной и долговечной, а также обеспечивает высокую точность станка.

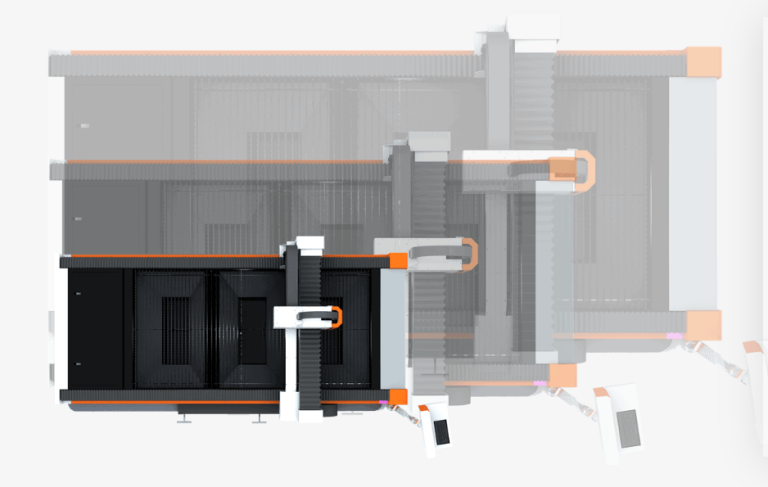

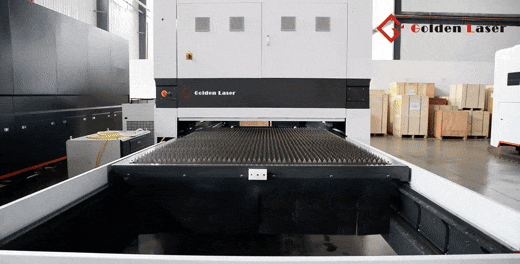

Система сменных платформ
- Синхронизация обработки и загрузки-выгрузки
- Параллельный обмен быстрее и стабильнее.
- Безопасная и беспроблемная установка материала
Эффективная лазерная резка
- Лазерный металлорежущий станок серии “X” имеет прочную и долговечную конструкцию станины, высококлассную конфигурацию оборудования и двойные рабочие платформы, что делает оборудование более эффективным в обработке и более беспроблемным в установке и использовании.

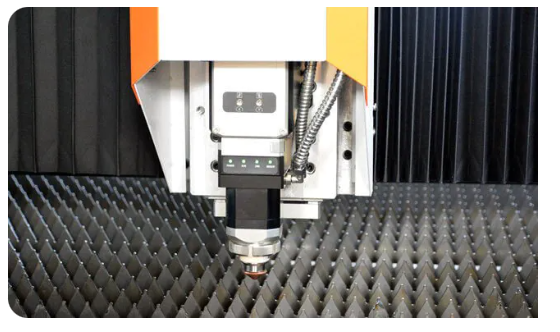

Интеллектуальная лазерная режущая голова
- Интеллектуальная автофокусная лазерная режущая головка
- Простота обслуживания, низкая стоимость ремонта
- Стабильная и эффективная резка
- Умная и безопасная обработка

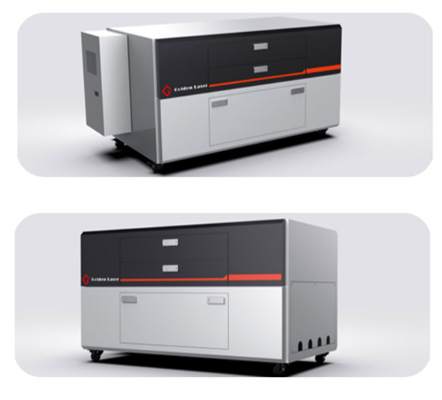

Независимая многофункциональная лазерная кабина
- Совместимость с кабинетными лазерами мощностью 1500–6000 Вт
- Делает диагностику и обслуживание лазера более удобными и быстрыми
- Функция защиты от лазерного излучения и хранения инструментов

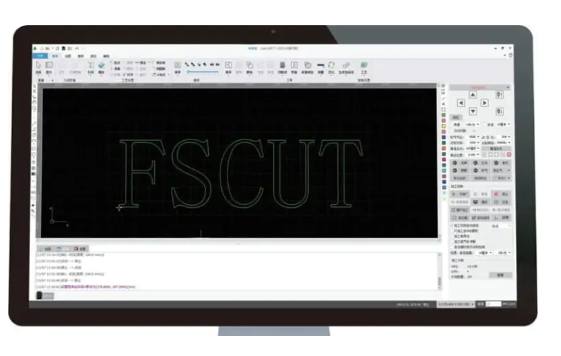

FSCUT Bus System
- 1500 Вт-4000 Вт: Соответствует системе лазерной резки FSCUT2000E
- 6000 Вт-8000 Вт: Соответствует системе лазерной резки FSCUT4000E
- 12 кВт: система лазерной резки Match FSCUT8000C
- Визуальное предупреждение столкновений, высокоскоростной поиск кромок, резка на лету одним ударом, поиск центра диска, простая или профессиональная компоновка.
Комбинированная вытяжная вентиляция
- Давление воздуха с одной стороны нижней части станка выдувается на противоположную сторону, что быстро убирает дым и пыль, образующиеся во время резки. Комбинированный метод выдува и вытяжки более эффективен в удалении пыли, чем метод одиночной вытяжки.
Полностью закрытая конструкция обеспечивает надежную защиту от лазерного излучения для всего персонала, имеющего доступ к оборудованию.
Легкий и прочный алюминиевый портал третьего поколения для оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.
Прочная и долговечная станина способна выдерживать большие нагрузки и высокие температуры без деформации.
Уникальная конструкции станка обеспечивает бесперебойную вытяжную вентиляцию во время резки металла.
Все части электронного управления централизованы, герметичны и пыленепроницаемы, а доступ к электрическим компонентам для обслуживания и ремонта оборудования становятся более быстрым и удобным.
По сравнению с внешним независимым электрическим шкафом управления общая площадь оборудования меньше.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.
Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки YYC и KH отличаются высокой жесткостью и устойчивостью к коррозии.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации. высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Проверенные годами и надежные электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
Вытяжной вентилятор мощностью 3KW обеспечивает бесперебойную работу вентиляции утановки.
