Станок лазерной резки листового металла H16 / H24
- Рабочая зона:2500 х 16000 мм / 3500 х 24000 мм
- Тип кабины:Открытая
- Скорость перемещения портальной зоны:80 м/мин
- Ускорение:0,8 G
- Мощность источника:6000 - 30000 Вт
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Автоматическая регулировка фокусного расстояния, точность позиционирования 0,05
Портальная двухдвигательная конструкция, высокая скорость и высокое ускорение.
Огромной площадь резки листового металла ( до 24м)
Самое современное и производительное ПО
- Отличительные особенности
- Технические характеристики
- 1 Видео
Установка лазерной резки H16 / H24 – это установка большой площади, которая имеет модульную конструкцию, позволяющую легко расширять области резки металла. Отлично подходит для резки всех видов металлических листов для производства высококачественных деталей различных форм. Открытый тип станка делает удобнее загрузку и выгрузку материалов. Лазерная режущая голова с автофокусом Raytools(Швейцария) позволяет резать оцинкованную сталь, латунь, медь и материалы с высокой отражающей способностью без заусенцев.
Область применения Конструктивные особенности Комплектация
Станки лазерной резки серии “H” могут быть оснащены столами различных размеров для удовлетворения различных потребностей в обработке.
Размеры стола
2500 х 16000 мм
3500 х 24000 мм
Ощутите неограниченные возможности лазерной резки металла

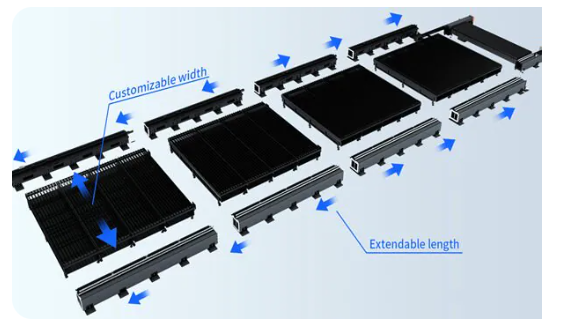

Крупноформатный многосекционный стол
- Волоконный лазерный станок для резки листов H16 H24 может настраивать длину и ширину для обработки крупногабаритных и сверхтолстых пластин. Благодаря раздельной конструкции рабочего стола и станины станка, снижена температурное воздействие на станину станка, что обеспечивает высокую скорость и точность.
Высокая степень защиты
- Зона лазерной обработки имеет закрытую структуру, чтобы избежать прямого контакта с лазером. Световые завесы безопасности установлены до и после луча. При срабатывании сигнала волоконно-лазерная резка немедленно останавливается, чтобы обеспечить безопасность оператора.
Высокая точность резки
- Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
- Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.

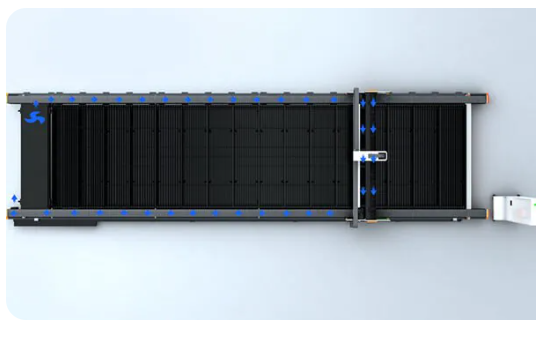

Система автоматического удаление пыли
- Автоматическое вытяжное устройство обеспечивает эффективное удаление пыли в различных зонах и создание чистой рабочей среды.

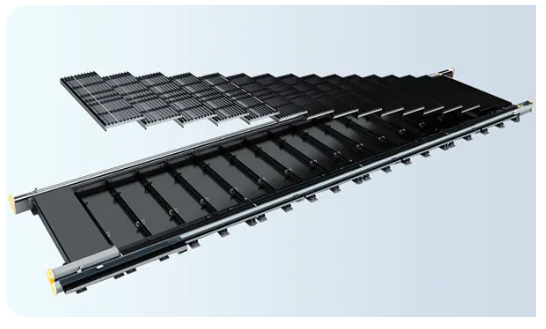

Сегментированный модульный стол
- Удобная разборка и замена без остановки производства.
- Модульная конструкция лезвий делает удаление шлака более удобным.
Простота выгрузки и загрузки металлических материалов, возможность легко расширять область для резки металла.
Легкий и прочный алюминиевый портал третьего поколения для оси Х обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

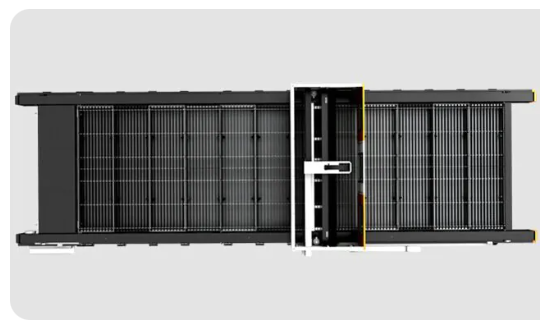

Оптические барьеры в зоне загрузки-разгрузки станка.
Среда обработки без пыли. Сегментированное пылеудаление позволяет своевременно поглощать пары и пыль во время лазерной резки металла через воздушные фильтры. Обеспечена максимальная защита окружающей среды и нулевой уровень загрязнения.
Установка оснащена режущей головой BOCHU BLT461 и поворотным комплектом AB, способным выполнять резку под углом 0–45 ° и обрабатывать фаски V-типа, X-типа, Y-типа, K-типа и других типов.
Длина установки лазерной резки составляет три метра, модуль можно бесконечно расширять в длину. Стандартная ширина составляет 3 метра (возможно добавление опции на 4 метра).
Многофункциональный и простой в обслуживании контроллер.
Модульная сборка ножей делает очистку от шлака более удобной и быстрой.
Возможность легко и быстро разобрать и заменить.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.
Интеллектуальные резаки серии BLT специально разработаны для лазерного оборудования сверхвысокой мощности, способного выдерживать мощность до 40 кВт. Благодаря совершенно новому дизайну траектории луча и оптимизированной оптической линзе эти резаки обеспечивают исключительную производительность, гарантируя стабильный процесс резки, простоту установки и настройки, а также улучшенную защиту от пыли.
Многофункциональное и несложное в усвоении программное обеспечение позволяет выполнять широкий спектр задач.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Серводвигатели известного японского бренда.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки JT отличаются высокой жесткостью и устойчивостью к коррозии.
Линейная направляющая OTT представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации. высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Проверенные годами и надежные электрические компоненты Schneider.
Цельная сварная станина толщиной до 18мм обеспечивает стабильность и увеличивает общий срок службы станка.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
Вытяжной вентилятор обеспечивает бесперебойную работу вентиляции утановки.
Рабочая зона: 2500 х 16000 мм / 3500 х 24000 мм
Скорость положения по оси X Y: 72 м/мин
Лазерный источник: 6000 W – 30000 W
Ускорение по оси X Y: 0,8 G
Точность позиционирования: ±0.1 мм на 10 м
Повторяемость позиционирования: ±0.05 мм на 10 м
Графический формат: DXF, DWG, Al, поддерживается AutoCAD, Coreldraw
Контроллер EtherCAT FSCUT2000E
Нагрузка станка: 300 кг*м2
Электропитание: AC380V 50/60Hz
