Станок лазерной резки труб Mega3 c тремя патронами
- Длина обрабатываемой трубы:6000 мм - 12000 мм
- Диаметра трубы:Ø50-350 / Ø50-450 мм / Ø50-550 мм
- Скорость вращения:75 об/мин
- Максимальная скорость позиционирования:60 м/мин
- Ускорение:0,8 G
- Мощность источника:3000 W - 12000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Возможность обработки труб диаметром 550 мм
Автоматическая адаптация к размеру трубы без регулировки
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.08 мм / 10 м.
Самое современное и производительное ПО
- Отличительные особенности
- Технические характеристики
- 1 Видео
Сверхмощный станок для лазерной резки труб Mega3 с тремя патронами. На станке взят акцент на резку больших труб в тяжелых производственных условиях. Погрузка и загрузка производится с помощью цепного привода. Сверхмощные патроны способны зажимать трубы диаметром 350 мм и выдерживать нагрузку до 1200 кг.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб с ЧПУ
Специально для высокоточной резки металлических труб

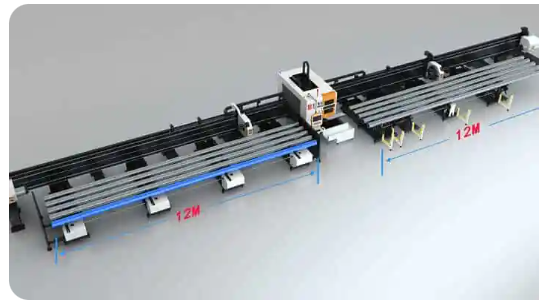

Специально разработан для обработки труб больших размеров. Длина труб до 12 м, грузоподъемность до 1200 кг.
- Боковая конструкция зажимного патрона: обеспечивает беспрепятственное соединение с загрузчиком и разгрузчиком труб.

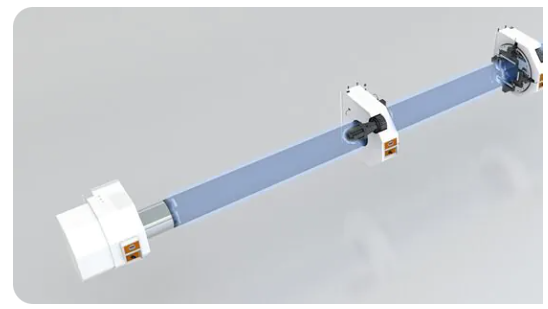

- Опционально 3-х или 4-х зажимной патрон: две модели удовлетворяют различным требованиям по резке тяжелых труб.
- Автоматизированное производство: цепной механизм загрузки и разгрузки экономит рабочую силу и повышает эффективность.
- Гибкая конфигурация: модульная сегментированная конструкция станины, более гибкие возможности настройки.
Ощутите неограниченные возможности лазерной резки крупногабаритных металлических труб
Расширенные возможности резки труб.
- Обработка труб диаметром до 13,77″ (350 мм)
- Простая лазерная резка круглых, квадратных, прямоугольных, овальных труб, швеллерной стали, двутавровых балок, труб специальной формы и т. д.

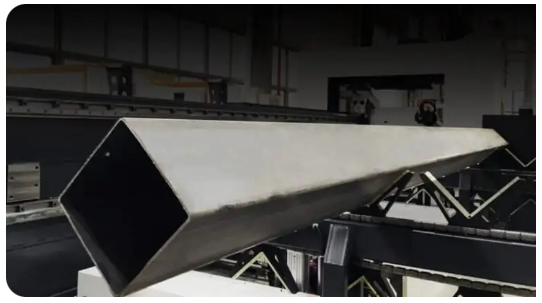

Более высокая несущая способность
- Способен поддерживать трубу весом до 1,2 тонны, улучшая возможности обработки тяжелых труб.
Автоматизированная обработка
- Цепной погрузчик и разгрузчик с максимальной грузоподъемностью 4,5 тонны осуществляет автоматическую загрузку, автоматическую лазерную резку и автоматическую разгрузку тяжелых труб, что позволяет экономить трудозатраты и повышать эффективность.

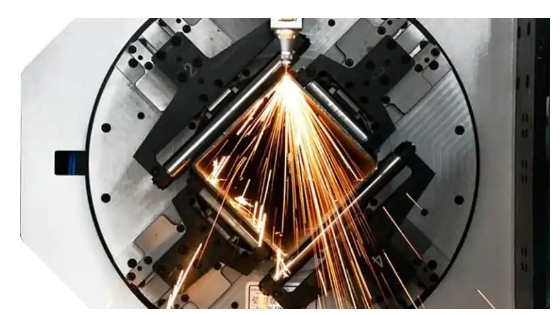

Усиленные пневматические патроны
- Стабильные и надежные. Быстрая и удобная регулировка усилия зажима. Третий патрон имеет двухстороннюю конструкцию зажима и имеет функции зажима, вытягивания и поддержки труб.

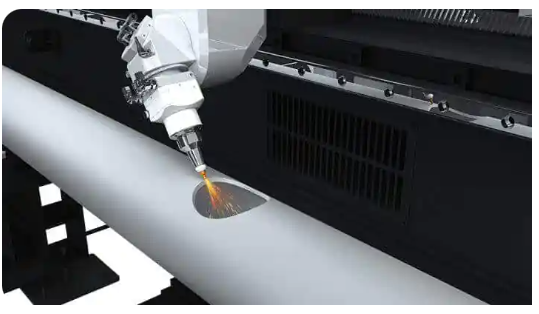

Лазерная резка фаски (опционально)
- Максимальный угол среза фаски составляет ±45°, что позволяет легко выполнять резку фаски под углом.
Функция комплексной диагностики: независимый диагностический интерфейс для быстрого поиска проблемы.
Открытость: все функции открыты для пользователя в модульной форме.
Многофункциональный интерфейс несложный в освоении.
Полное программное обеспечение для пусконаладки: логический анализатор, меню настройки параметров, программное обеспечение для оптимизации дисков.
Полная совместимость с современными CAM системами;
Способен резать трубы толщиной до 550 мм.
Легкая лазерная резка круглых, квадратных, прямоугольных, овальных труб, швеллеров, двутавровых балок и т.д
Способен поддерживать трубы весом до 1.2 тонн.
Автоматическая цепная загрузка и разгрузка с максимальной нагрузкой 4.5 тонны осуществляет загрузку тяжелых труб, что существенно снижает уровень трудозатрат и значительно повышает эффективность производства.
Стабильные и надежные. Удобно и быстро регулируется усилие зажима трубы. Третий патрон имеет двустороннюю зажимную конструкцию и выполняет функцию зажима, поддерживания либо поддержки труб.
Поворотная лазерная режущая головка изготовлена по импортной немецкой технологии.
Максимальный угол поворотной оси составляет ± 160 °.
Максимальная рабочая скорость станка для резки трубных фасок составляет 170 м/мин.
Максимальное ускорение составляет 1,2G.
Лазерный луч позволяет делать мельчайшие и очень точные разрезы, что особенно важно при работе с микроэлементами и сложными геометрическими формами
3D Лазерная голова Способна создавать детали со скосом кромок для дальнейшей сварки.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.
Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки JT отличаются высокой жесткостью и устойчивостью к коррозии.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации. высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Проверенные годами и надежные электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенке противоположной трубы. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, можно добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Внимание: такая функция подходит для труб с диаметром больше 50мм, с длиной готовой детали не длиннее 700мм.
Установка камеры высокой четкости вокруг режущей головки, позволяющей визуально определить особенности сварного шва и запомнить информацию о его местоположении, передать ее системе резки с ЧПУ для расчета, сформировать процедуру резки. В результате в ходе резки можно избежать сварные швы на трубе, сохранить целостность трубы.
Длина трубки: 6000 мм / 8000 мм
Диаметр трубки: 20-250 мм / 20-350 мм
Мощность лазерного источника: 3000 Вт / 4000 Вт / 6000 Вт
Скорость положения по оси X Y: 72 м/мин
Ускорение по оси X Y: 1,2 G
Точность позиционирования: ±0.05 мм
Повторяемость позиционирования: ±0.03 мм
Контроллер PA
Максимальный вес одной трубы: 225 кг
Электропитание: AC380V 50/60Hz
