Станок лазерной резки труб i20A-3D / I25A-3D / I35A-3D
- Длина обрабатываемой трубы:6000 мм / 8000 мм
- Диаметра трубы:Ø20-200 / Ø20-250 мм / Ø20-350 мм
- Скорость вращения:130 об/мин
- Ускорение:1.2 G
- Мощность источника:3000 W - 6000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Станина толщиной до 25мм.
Автоматическая адаптация к размеру трубы без регулировки
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Самое современное и производительное ПО
- Отличительные особенности
- Технические характеристики
- 1 Видео
Лазерный труборез серии I 3D – это передовое оборудование, специально разработанное для точной и эффективной резки металлических труб различных размеров и форм. Установка имеет 5 осей и 3D лазерную голову, способную поворачиваться на ± 160 °. Станок позволяет обрабатывать трубы длинной до 7500мм при ручной загрузке и до 6000мм при автоматической. Так же станок оснащен высококачественным приводом и серводвигателями ,что делает быстрее отклик и увеличивает его производительность.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб с ЧПУ
Специально для высокоточной резки металлических труб
Подходит для лазерной резки труб круглых , квадратных , прямоугольных , треугольных , овальных и других форм.
- Внешний диаметр трубы может быть 20-250 мм (20-350 мм), длина трубы 6 м.
- С системой автоматической загрузки для непрерывной лазерной резки труб
- Доступны автоматический контроль кромок, автоматическое центрирование, распознавание сварных швов и автоматическое удаление шлака.
- Возможность комплектации под индивидуальные потребности клиентов
Ощутите неограниченные возможности лазерной резки металлических труб любых форм и размеров
Высокоточная резка под углом
- Максимальный угол поворота оси составляет ±160°.
- Максимальная рабочая скорость — 170 м/мин.
- Опция наклонной резки позволяет выполнять высококачественные наклонные резы под углом до 45°.
- Облегчают резку нестандартных труб, профилей и позволяют безшовно соединять отрезанные заготовки.
Высокая производительность
- При вырезании контура с мелким рисунком трубу перемещать не нужно, для быстрой резки качается только режущая голова. Это значительное преимущество в производительности, особенно при обработке тонких материалов.
Резка всех типов труб
- Возможна обработка более широкого спектра типов труб, включая различные трубы специальной формы.
Интеллектуальный автозагрузчик
- Полностью автоматическая система загрузки для сортировки всей пачки труб и автоматического измерения длины. Благодаря интеллектуальной системе выгрузки готовая продукция и отходы будут отделены друг от друга. Более того, обрезки и отходы собираются вместе.

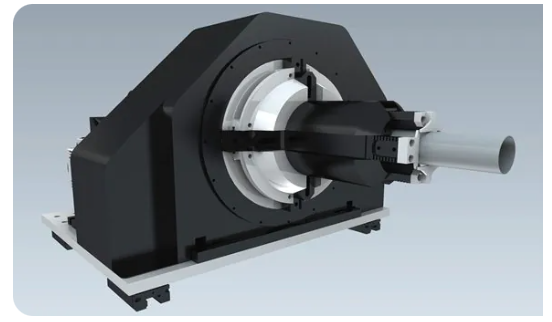

Пневматический патрон
- Высокоскоростной пневматический патрон
- Интеллектуальная регулировке силы зажима, что способствует экономии времени и повышению производительности.
Станина выполнена из углеродистой стали толщиной до 25 мм, что дает ей устойчивость к деформациям и продлевает срок эксплуатации станка.
Уникальная поворотная панель управления.
Функция комплексной диагностики: независимый диагностический интерфейс для быстрого поиска проблемы.
Открытость: все функции открыты для пользователя в модульной форме.
Многофункциональный интерфейс несложный в освоении.
Полное программное обеспечение для пусконаладки: логический анализатор, меню настройки параметров, программное обеспечение для оптимизации дисков.
Полная совместимость с современными CAM системами;
Автоматически зажимает обрабатываемые трубы под необходимый диаметр не требуя дополнительных регулировок.
Поворотная лазерная режущая головка изготовлена по импортной немецкой технологии.
Максимальный угол поворотной оси составляет ± 160 °.
Максимальная рабочая скорость станка для резки трубных фасок составляет 170 м/мин.
Максимальное ускорение составляет 1,2G.
Лазерный луч позволяет делать мельчайшие и очень точные разрезы, что особенно важно при работе с микроэлементами и сложными геометрическими формами
3D Лазерная голова Способна создавать детали со скосом кромок для дальнейшей сварки.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.

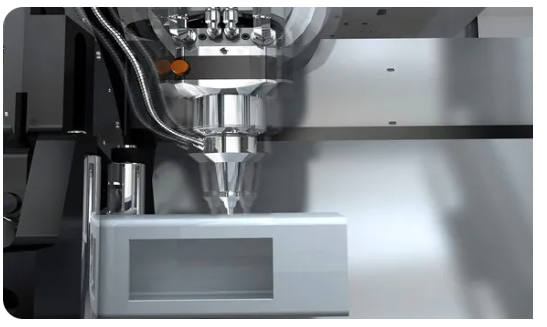

Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки JT отличаются высокой жесткостью и устойчивостью к коррозии.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации. высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Проверенные годами и надежные электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
Главный двигатель вращается, натягивая подающую ленту с материалами на накопитель.
Ремень перемещает стальную трубу до опоры.
Захват вытягивается и зажимает трубу, опора падает.
Захват вытягивается, головка патрона вращается, захват освобождается, труба разгружается, а захват втягивается.
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенке противоположной трубы. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, можно добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Внимание: такая функция подходит для труб с диаметром больше 50мм, с длиной готовой детали не длиннее 700мм.
Установка камеры высокой четкости вокруг режущей головки, позволяющей визуально определить особенности сварного шва и запомнить информацию о его местоположении, передать ее системе резки с ЧПУ для расчета, сформировать процедуру резки. В результате в ходе резки можно избежать сварные швы на трубе, сохранить целостность трубы.
Длина трубки: 6000 мм / 8000 мм
Диаметр трубки: 20-250 мм / 20-350 мм
Мощность лазерного источника: 3000 Вт / 4000 Вт / 6000 Вт
Скорость положения по оси X Y: 72 м/мин
Ускорение по оси X Y: 1,2 G
Точность позиционирования: ±0.05 мм
Повторяемость позиционирования: ±0.03 мм
Контроллер PA
Максимальный вес одной трубы: 225 кг
Электропитание: AC380V 50/60Hz
