Станок лазерной резки труб i20 / i25A / i35 / i35A
- Длина обрабатываемой трубы:до 6200 мм
- Диаметр трубы:Ø20-200 мм / Ø20-250 мм / Ø20-350 мм
- Скорость перемещений портальной системы:100 м/мин
- Ускорение1.5 G
- Мощность источника:1000-6000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Станина толщиной до 22мм.
Автоматическая адаптация к размеру трубы без регулировки
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Самое современное и производительное ПО
- Отличительные особенности
- Технические характеристики
- 1 Видео

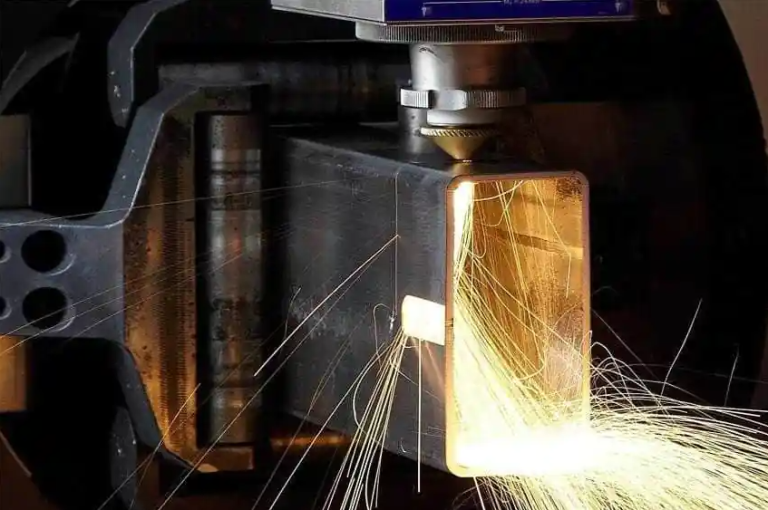

Лазерный труборез i20 / i25A – это передовое оборудование, специально разработанное для точной и эффективной резки металлических труб различных размеров и форм . Так же станок оснащен высококачественным приводом и серводвигателями ,что делает быстрее отклик и увеличивает его производительность.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб с ЧПУ
Специально для высокоточной резки металлических труб
Подходит для лазерной резки труб круглых , квадратных , прямоугольных , треугольных , овальных и других форм.
- Внешний диаметр трубы может быть 20-250 мм (20-350 мм), длина трубы 6 м.
- С системой автоматической загрузки для непрерывной лазерной резки труб
- Доступны автоматический контроль кромок, автоматическое центрирование, распознавание сварных швов и автоматическое удаление шлака.
- Возможность комплектации под индивидуальные потребности клиентов
Ощутите неограниченные возможности лазерной резки металлических труб любых форм и размеров

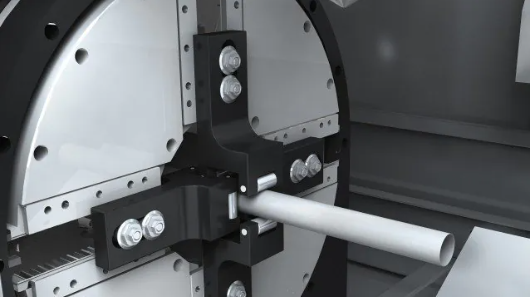

Высокоскоростной патрон
- 160 об/мин, сверхвысокая эффективность.
- Диапазон диаметров труб 9,84″ / 13,77″ (250 мм / 350 мм)

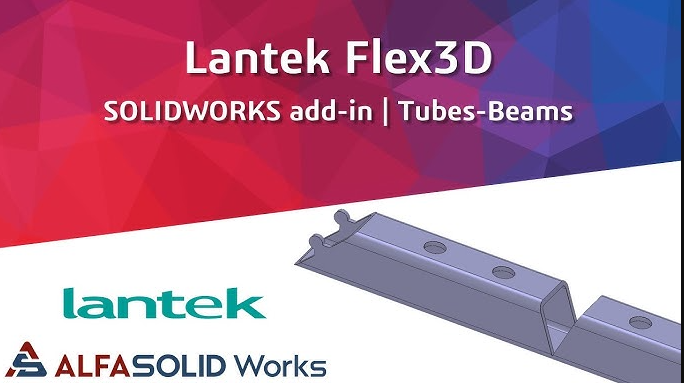

Система Lantek flex3d
- Простой, гибкий дизайн
- Точный, подходит для широкого спектра типов труб
- Оптимизация во время резки труб
- Моделирование и генерация ЧПУ
Полная серводинамическая поддержка
- Обеспечивает идеальную поддержку для всех видов труб, таких как круглые, прямоугольные, квадратные, овальные, Н-образные и другие.

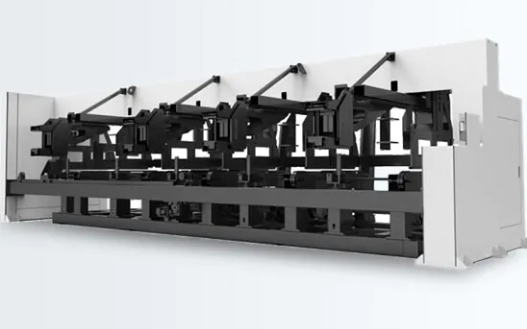

Интеллектуальный автозагрузчик
- Максимальная нагрузка 2,5Т
- Диапазон диаметра трубы Ø20-200мм; 800×800×6200мм
- Длина трубы 3500 мм-6200 мм

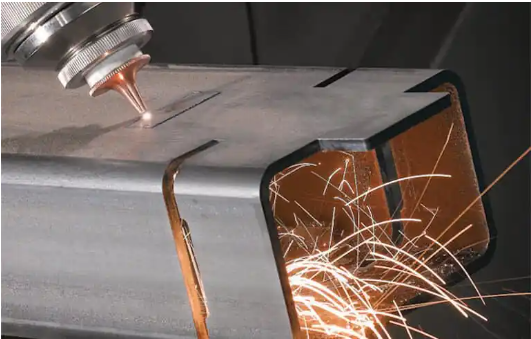

Автоматизированная лазерная режущая голова
- Опционально возможна 2D или 3D лазерная резка
- Автофокус
- Высокая степень автоматизации и хорошая производительность
Станина выполнена из углеродистой стали толщиной 22 мм, что дает ей устойчивость к деформациям и продлевает срок эксплуатации станка.
Уникальная поворотная панель управления.
Функция комплексной диагностики: независимый диагностический интерфейс для быстрого поиска проблемы.
Открытость: все функции открыты для пользователя в модульной форме.
Многофункциональный интерфейс несложный в освоении.
Полное программное обеспечение для пусконаладки: логический анализатор, меню настройки параметров, программное обеспечение для оптимизации дисков.
Полная совместимость с современными CAM системами;
Автоматически зажимает обрабатываемые трубы под необходимый диаметр не требуя дополнительных регулировок.
Подходит для всех видов труб , круглых, квадратных, овальных и т.д.
Простой, гибкий дизайн
Подходит для широкого спектра типов труб.
Оптимизация и резка трубы
Моделирование и генерация ЧПУ
2.5T ∅20-200mm; 800×800×6000mm
3500–6000 мм, неограниченная автоматическая интеллектуальная обработка смешанных рядов
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.
Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока.
Автоматическая регулировка фокусного расстояния, точность позиционирования 0.05 мм.
Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
Конструкция сопла с применением вспомогательных газов и защитной заслонки удобна при резке высоко отражающих материалов и предотвращает разбрызгивание металла.
Высококачественный привод и серводвигатель YASKAWA обеспечивает максимальную динамику и точность компонентов станка, а также повышает производительность.
Высокоточный редуктор INNOWELLE не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Высокоточные шестерни и рейки JT отличаются высокой жесткостью и устойчивостью к коррозии.
Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока, что обеспечивает хорошее качество реза. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации. высокая устойчивость к различным уровням кислорода поможет адаптироваться к суровым условиям производства.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Проверенные годами и надежные электрические компоненты Schneider.
Смазка маслом предотвращает коррозию шестерен и реек, направляющих, подверженных воздействию воздуха. В результате смазки уменьшается трение, уменьшается сопротивление движению, уменьшается механический износ, что значительно увеличивает срок службы установки.
Главный двигатель вращается, натягивая подающую ленту с материалами на накопитель.
Ремень перемещает стальную трубу до опоры.
Захват вытягивается и зажимает трубу, опора падает.
Захват вытягивается, головка патрона вращается, захват освобождается, труба разгружается, а захват втягивается.
В процессе лазерной резки шлак неизбежно прилипнет к внутренней стенке противоположной трубы. Для тех отраслей, у которых есть высокое требование к качеству внутренней стенки трубы, можно добавить устройство очистки третьей оси, чтобы предотвратить прилипание шлака к внутренней стенке.
Внимание: такая функция подходит для труб с диаметром больше 50мм, с длиной готовой детали не длиннее 700мм.
Установка камеры высокой четкости вокруг режущей головки, позволяющей визуально определить особенности сварного шва и запомнить информацию о его местоположении, передать ее системе резки с ЧПУ для расчета, сформировать процедуру резки. В результате в ходе резки можно избежать сварные швы на трубе, сохранить целостность трубы.
Первый вариант: 3D-лазерная режущая головка LT Ultra из Германии помогает резать фаску под ± 45 °.
Второй вариант: Добавить одну ось, соединить её с режущей головой, ось помогает осуществлять резку фаску под ± 45 ° .
Длина трубы: 6000 мм
Диаметр трубы: 20-200 мм / 20-250 мм / 20-350 мм
Мощность лазерного источника: 1000 Вт / 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт /6000 Вт
Максимальная скорость вращения патрона: 160 об/мин
Скорость позиционирования: 120 м/мин
Ускорение по оси X Y: 1,5 G
Точность позиционирования: ±0.02 мм
Повторяемость позиционирования: ±0.02 мм
Контроллер PA
Максимальный вес одной трубы: 225 кг
Электропитание: AC380V 50/60Hz
