Станок лазерной резки труб F16 / F20 / F35 3D
- Длина обрабатываемой трубы:6000 мм / 7000 мм
- Диаметр трубы:Ø20-160 мм / Ø20-200 мм / Ø20-350 мм
- Максимальная скорость позиционирования:80 м/мин
- Максимальная скорость вращения патрона:130 об/мин
- Ускорение:1 G
- Мощность источника:1500-6000 W
- Тип металла:Черная сталь, Нержавеющая сталь, Алюминий, Латунь, Медь
Прочная и долговечная станина.
Широкий диапазон обработки.
Можно подключиться с автозагрузкой и полуавтозагрузкой.
Обширные функции, легко в управлении.
- Отличительные особенности
- Технические характеристики
- 1 Видео
Лазерный труборез серии F — это передовое оборудование, специально разработанное для точной и эффективной резки металлических труб различных размеров и форм. Станок позволяет обрабатывать трубы длинной до 7500мм при ручной загрузке и до 6000мм при автоматической. Система включает в себя полностью шинную систему управления и сервоприводы, обладает высокой расширяемостью, быстрой скоростью передачи данных, удобной диагностикой ошибок, легкостью обслуживания и высокой надежностью.
Область применения Конструктивные особенности Комплектация
Высококлассный интеллектуальный станок для лазерной резки труб с ЧПУ
Экономически эффективный станок для лазерной резки труб
Высокая окупаемость инвестиций (ROI). Уникальный дизайн, не требующий длительной установки.
Большая сварная станина стабильна и долговечна.
Диапазон диаметров труб: φ 20 мм (0,78″) – 350 мм (13,77″); 20 мм x 20 мм (0,78″) 245 мм x 245 мм (9,64″)
Две конфигурации на выбор, с 3D поворотной головой и 2D.
Ощутите неограниченные возможности лазерной резки металлических труб любых форм и размеров
Высокоточная резка под углом (опционально)
- Максимальный угол поворота оси составляет ±160°.
- Максимальная рабочая скорость — 170 м/мин.
- Опция наклонной резки позволяет выполнять высококачественные наклонные резы под углом до 45°.
- Облегчают резку нестандартных труб, профилей и позволяют безшовно соединять отрезанные заготовки.

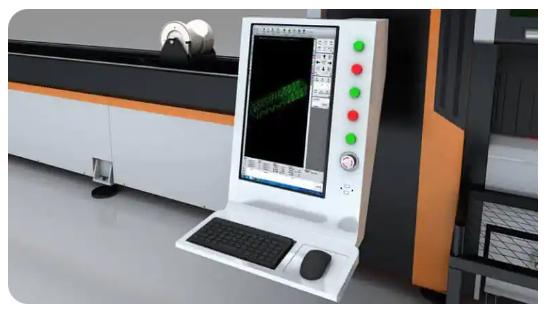

Цифровая система управления Fscut 5000
Система резки интегрирована с управлением, соответствующим высокоскоростному серводвигателю и профессиональному программному обеспечению для раскладки труб стандартной конфигурации.
• Более стабильная обработка и высокая эффективность.
• Снижение частоты отказов оборудования.
• Более простое обслуживание оборудования.

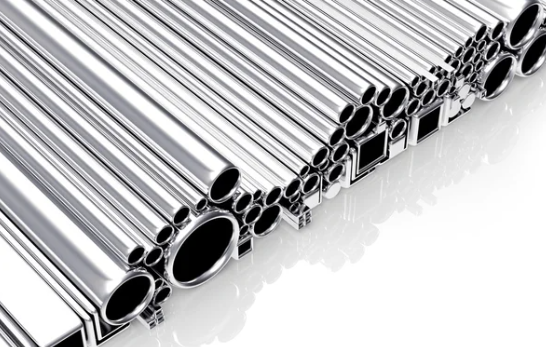

Резка всех типов труб
- Возможна обработка широкого спектра типов труб, включая различные трубы специальной формы.
Полностью автоматическая настройка (опционально)
- Автоматическое распределение материала и автоматическое измерение длины.
- Он оснащен надежным ПЛК и визуальными точками ввода и вывода, что позволяет легко и быстро находить проблемы.

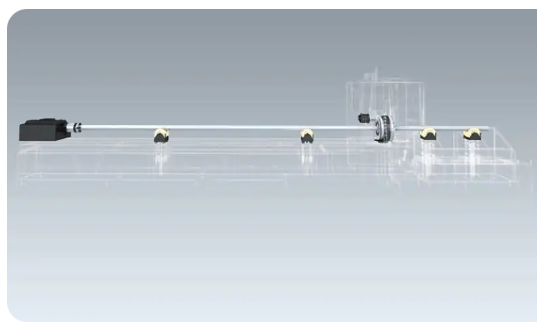

Двойная система поддержки
- На обрабатывающем конце используется опора переменного диаметра, что обеспечивает более стабильный процесс резки более длинных и тонких труб, а также позволяет избежать изгиба и деформации труб.
Зажим труб осуществляется с использованием пневматического автоматического центрирующего патрона, который фиксирует трубу одним нажатием кнопки, с возможностью регулировки силы зажима. Этот метод обеспечивает надежное удержание как малых и тонких труб, так и крупных и тяжелых, минимизируя их деформацию и обеспечивая стабильное и надежное удержание.
Программное обеспечение FSCUT5000B интегрирует в себя контроль и управление, оснащена высокоскоростными сервоприводами, что обеспечивает стабильную и эффективную обработку, существенно снижает вероятность сбоев оборудования и упрощает обслуживание.

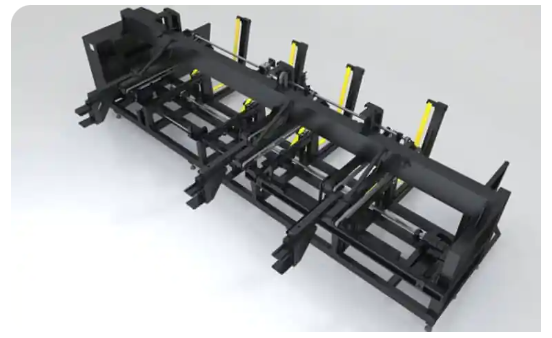

Диапазон загрузки трубы: 5000мм-6200мм, 25-200мм, 25х25-135х135
Максимальный вес одной трубы: 150кг
Максимальная нагрузка в накопители: 2500кг
Время загрузки первой трубы: 80 секунд
Время загрузки последующей трубы: 50 секунд
Система пылеудаления Double Tailer обеспечивает хорошие условия резки.
Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.
IPG является мировым лидером в области мощных волоконных лазеров и усилителей. Их лазерные источники используются в широком спектре применений, включая аэрокосмическую, автомобильную и медицинскую промышленность. IPG предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длительностью импульсов и длинами волн.
Maxfotonics вторая китайская компания, заслуживающая отдельного внимания. Спрос на её продукцию чуть ниже, чем у национального конкурента, хотя по цене и качеству производители примерно равны.

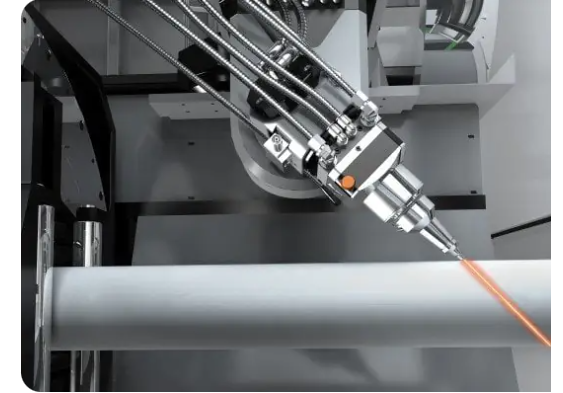

Лазерная режущая голова 3D- Raytools BS06K с дополнительной осью (5-ти осевая режущая голова)
Опция--- лазерная режущая головка с самодельной осью, которая допускает резать трубу по 45 градусов.
Серия FSCUT5000B представляет собой специализированную систему обработки труб, разработанную специально для использования на специализированных труборезных станках. Она обладает богатым функционалом, быстрым откликом, интуитивно понятным пользовательским интерфейсом, что делает ее легкой в освоении. Эта система идеально сочетает в себе скорость, функциональность и стабильность.
Система включает в себя полностью шинную систему управления и сервоприводы, обладает высокой расширяемостью, быстрой скоростью передачи данных, удобной диагностикой ошибок, легкостью обслуживания и высокой надежностью. Кроме того, она обладает компактными размерами, низкими температурными отклонениями, высокой жесткостью и высокой скоростью вращения
Высокоточные шестерни и рейки YYC отличаются высокой жесткостью и устойчивостью к коррозии.
Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством и быстрым обслуживанием Практически нулевая частота отказов гарантирует стабильную работу оборудования.
Не требует смазочного масла в течение всего срока эксплуатации. Полностью герметичен, имеет высокую жесткость, способен выдерживать высокие нагрузки.
Линейная направляющая HIWIN представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью. Имеет оптимизированную структуру и хорошую жесткость по сравнению с другими линейными направляющими.
Проверенные годами и надежные электрические компоненты Schneider.
Автоматическое распределение материала и автоматическое измерение длины.
Автозагрузчика оснащена надежным ПЛК (программируемый логический контроллер) и визуальными точками ввода и вывода, что позволяет легко и быстро обнаруживать проблемы.
Длина обрабатываемой трубы: 6000 мм
Длина приемного стола: 6000 мм
Мощность лазерного источника: 1500 Вт / 2000 Вт / 3000 Вт / 4000 Вт / 6000 Вт
Диаметр трубы: круглые трубы Ø20-160 мм / Ø20-200 мм / Ø20-350 мм ; квадратные трубы 20×20-140×140 мм
Точность позиционирования по оси X/Y: 0.05 мм
Повторяемость по оси X/Y: 0.03 мм
Максимальное ускорение: 1G
Максимальная линейная скорость: 80 м/мин
Скорость вращения патрона: 130 об/мин
Длина отходов: 80-180 мм /130-210 мм
Потребляемая мощность электричества: 29 KW
Напряжение и частота: 380V±10% 50/60Hz
Нагрузка одной трубы: 225 кг
Вес станка: 4 тонн
