Поступление нового лазерного станка для резки листового металла и труб X7plusT-4000W-Raycus

Поступление нового лазерного станка для резки листового металла и труб X7plusT-4000W-Raycus

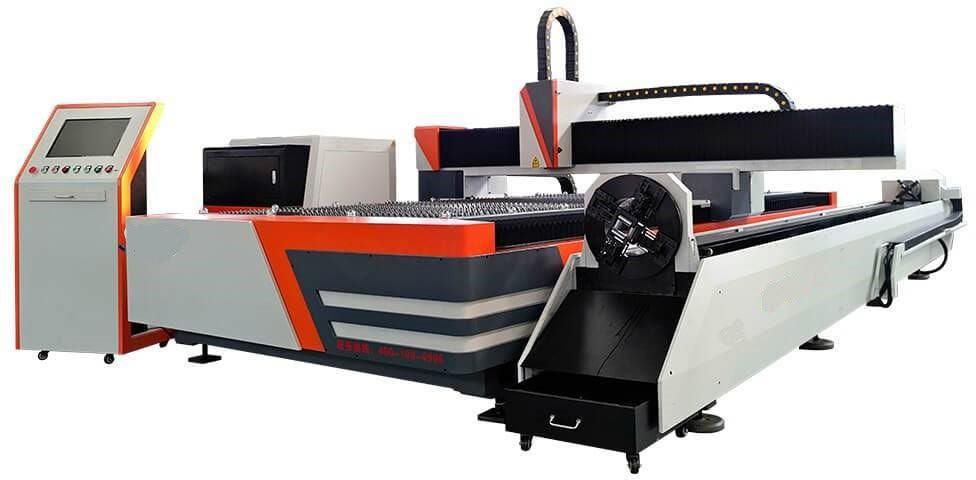

Лазерные технологии неуклонно завоевывают лидирующие позиции в современной промышленности, предлагая непревзойденную точность, скорость и универсальность обработки материалов. В этом контексте поступление лазерного станка Wuhan Golden Laser 7ХplusT 4000W Raycus знаменует собой новый этап в области металлообработки. Эта мощная машина предназначена для высокоточной резки труб и листового металла, открывая перед производителями широкие возможности повышения эффективности и качества продукции.

Мощь и точность в одном станке: Сердцем станка 7ХplusT является лазерный источник Raycus мощностью 4000 Вт – настоящий гигант в мире лазерной резки. Эта впечатляющая мощность позволяет обрабатывать широкий спектр материалов, включая сталь, нержавеющую сталь, алюминий, медь и другие, с невероятной скоростью и минимальными тепловыми деформациями. 7ХplusT обеспечивает чистый рез с высокой точностью.

Комплектующие станка

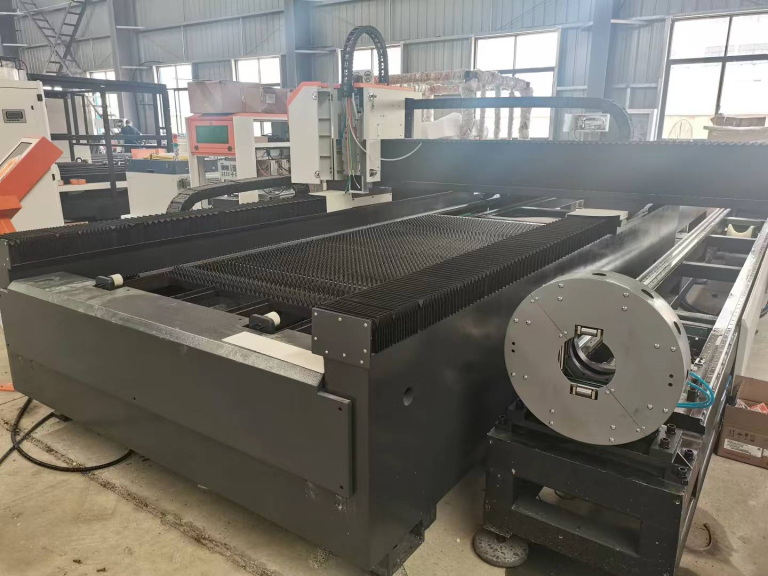

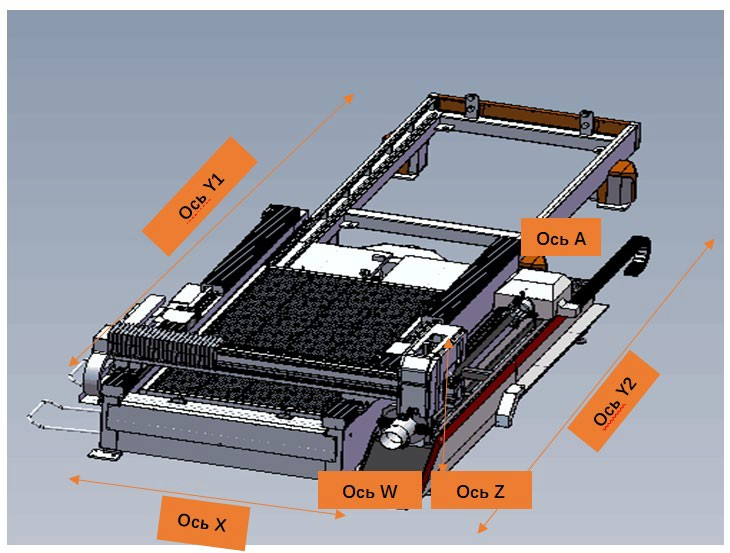

Внутренняя конструкция

Характеристики комплектующих

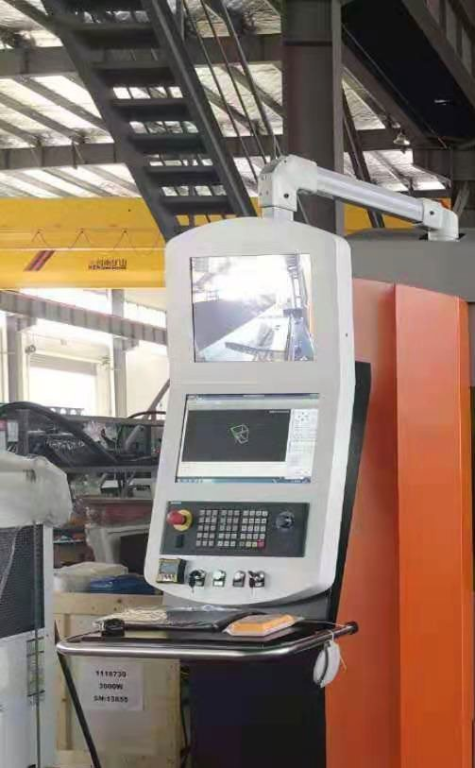

Уникальная поворотная панель управления, более подходящая для промышленного

стандарта ЧПУ высшего класса, окно монитора, интерфейс управления, высокопроизводительная панель ЧПУ, встроенная панель управления, Wifi- мышь, кнопка пуска/закрытия и режим ожидания также интегрированы в один интерфейс. Камера высокого разрешения встроена внутрь, чтобы показать весь динамический маршрут резания, а также работу и состояние станка.

Станина станка изготовлена из более надежной приваренной стали.

Толщина станины до 18 мм. Станок имеет лучшую жесткость и меньше подвержен коррозиям.  Конструкция станка прочна, устойчива к деформации и может эксплуатироваться в течение длительного периода времени. деформации. Стабильность станка выше, вес оборудования тяжелее, а общий срок службы оборудования больше.

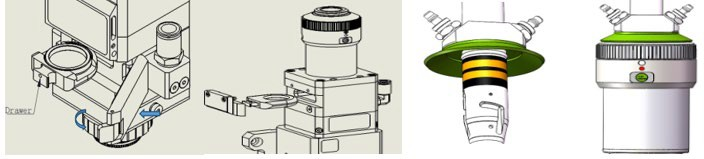

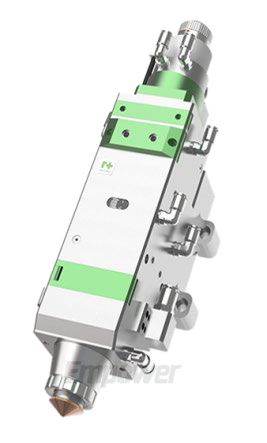

Профессиональная лазерная режущая головка Raytools

1.Raytools – лазерная режущая головка с автофокусом. Лазерный луч доставляется на режущую головку спомощью оптического кабеля.

2. Волоконный кабель крепится к режущей головке через штекер QBH, что позволяет быстро и удобно отключать волоконно-оптический кабель.

3. Лазерный луч проходит через коллиматорную линзу для выравнивания и достижения лазерного луча лучшей формы и качества. Лазерный луч фокусируется с помощью фокусирующей линзы.
   4. Защитная линза предотвращает попадание режущей пыли на фокусирующую линзу во время процесса резки.
   5. Регулировка высоты – это сенсорный блок внутри режущей головки, он может регулировать высоту лазерной режущей головки автоматически с высокой точностью. Это помогает получить заготовки лучшего качества.
      6. Керамическиедетали защищают режущую головку.
   6. Встроенныйкольцевой и боковой поток газа помогает легко резать высоко отражающие материалы и предотвращать взрыв и распыление толстой пластины.
      8. Станок может отрезать оцинкованную сталь, латунь, медь и материалы с высокой отражающей способностью без заусенцев.

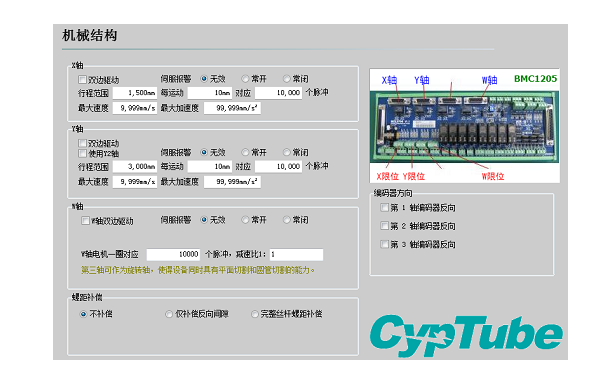

Система управления FSCUT300 высокопроизводительная лазерная система управления с разомкнутым контуром, разработанная независимо компанией Shanghai Friendless Electronic Technology Co., Ltd. Она широко используется в области лазерной резки металлов и неметаллов. Благодаря своим выдающимся характеристикам в области волоконной лазерной резки средней мощности, она пользуется популярностью у большого числа высококлассных заказчиков. Стандартно состоит из платы управления, внешней платы ввода/вывода, контактных кабелей, лазерного программного обеспечения CypTube, беспроводной приставки.

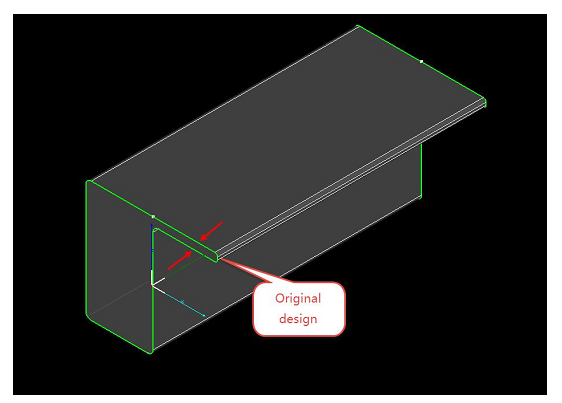

Программное обеспечение TubesT Tube Nesting Software (FSCUT3000+Tubest) позволяет пользователю редактировать дизайн детали, поворачивая ее, изменяя вектор геометрии, линию разрыва, линии соединения, обводку чертежа и т.д. Например, чтобы сделать конструкцию детали подходящей для лазерной резки, как показано на рисунке ниже, вам необходимо удалить ненужную траекторию инструмента и добавить направляющую линию или изменить 3D-вектор в угловом положении, чтобы изменить направление лазерной головки в сторону соединения и избежать столкновения.

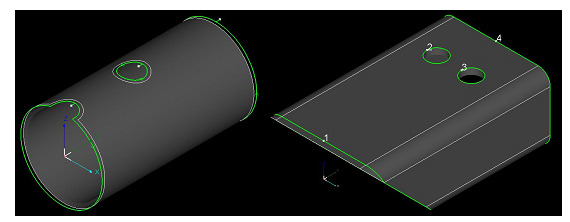

Адаптация технологии к дизайну детали, включая направляющую линию, компенсацию пропила, парные отверстия и т.д., может улучшить качество резки и упростить последующий процесс при соединении деталей и сварке. На круглой детали ниже применена компенсация пропила и функции направляющей линии, а на квадратной детали применена компенсация пропила при сварке.

Возможности Nesting

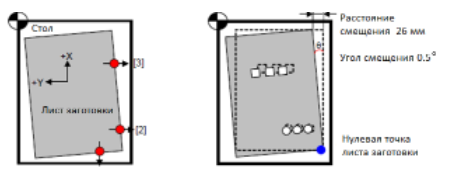

ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА

Эта функция позволяет автоматически определять положение кромки листа, угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на столе не ровно, то кромки материала будут определены с помощью емкостного датчика, и материал будет программно повёрнут в необходимые координаты.

Функция защиты головки от столкновения листов. Объезд препятствий. Безопасные проходы.

Зоны безопасности – области, на которых установлены прижимы листа или держатели. При попадании оптической головки в такие зоны контур детали не обрабатывается, а станок встает на паузу. Размер зоны безопасности задаётся оператором. Зоны безопасности учитываются при построении безопасных проходов. Совместно с установленным контроллером высоты головки, система способна контролировать не только фокусное расстояние до листа, но и осуществлять интеллектуальную защиту головки от столкновений.  Иногда  вырезанные детали поднимаются над листом и могут стать препятствием на пути движения оптической головки. Система позволяет избежать на умеренных скоростях врезания лазерной головки в перевернувшиеся вертикально детали.

Функция генерации безопасных проходов позволяет автоматически обходить опасные участки. Данная функция поддерживается программным обеспечением CypCut, а также необходим автономный емкостной контроллер высоты. Программа прокладывает путь между контурами так, чтобы он не попадал в зоны, где уже был вырезан металл.

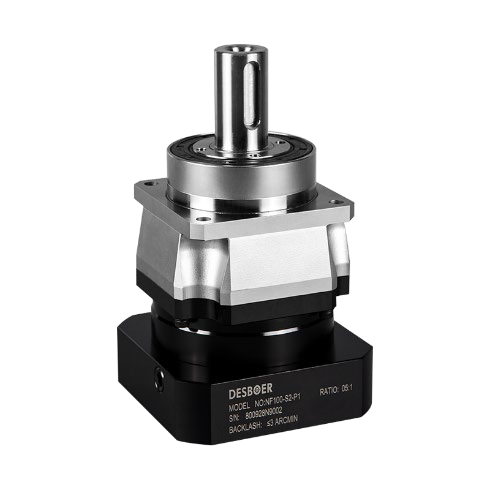

Редукторы скорости Desboer Япония

Мотор редуктор производства Desboer. Это лучшее сочетание цена-качество. Конструкция редуктора обеспечивает долгий и непрерывный срок службы. Обладает высокой точностью жесткостью, принимает большие нагрузки. Имеет высокую совместимость с различными серводвигателями. Повышенная герметичность и высокая устойчивость к окружающей среде продлевает срок службы, а так же не требует смазочного масла в течение всего срока эксплуатации.

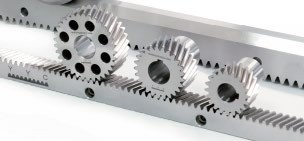

Высокоточная шестерня рейка YYC

Высокоточная шестерня рейка YYC, поверхность которой обработана специальным техническим процессом, отличается высокой жесткостью и устойчивостью к коррозии, также могут предотвратить поломку зубчатого колеса.

Система автоматической смазки

Станок оснащен централизованной автоматической системой подачи смазочной жидкости, что упрощает его обслуж

ивание и обеспечивает безотказную работу оборудования. За счет точного дозирования снижается расход смазочных материалов, увеличивается срок эксплуатации узлов станка.

Водяной чиллер Tongfei

Первоклассный поставщик чиллеров Tongfei, единственный выбор для лазерного станка. Крупнейший бренд чиллеров в области применения лазерного оборудования, с надежным качеством, быстрым обслуживанием и высоким профессионализм

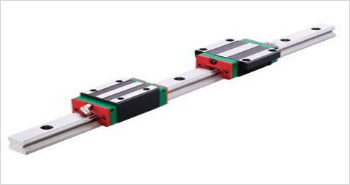

Линейные направляющие Тайваньского бренда Hiwin

Представляет собой четырехрядную линейную направляющую с одним дуговым контактом, которая отличается высокой точностью с оптимизированной структурой. Улучшает нагрузку и жесткость по сравнению с другими линейными направляющими. С четырьмя направлениями и другими характеристиками нагрузки, а также функцией автоматического центрирования, поможет избежать ошибку сборки монтажной поверхности, достигнуть высокой точности.

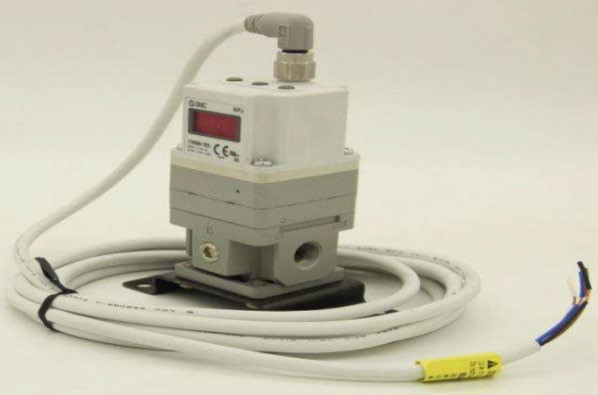

Японский электрический пропорциональный клапан SMC.

Электрический пропорциональный клапан SMC обладает высокой чувствительностью и точным управлением. В состоянии резки кислородом он может стабильно и эффективно контролировать давление кислорода и скорость потока. Водонепроницаемый класс IP65 может эффективно подавлять воздействие вибрации  машины  на  себя,  высокая устойчивость к различным уровням кислорода, работает при любых условиях производства.

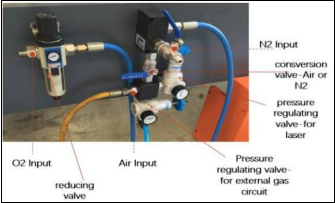

Сборка воздушного контура придерживает вводить три газа (кислород, воздух, азот) одновременно в режим оборудования, многоузловое управление обеспечивает стабильный ввод газа. После того, как кислород вводится вовнутрь, его необходимо сбрасывать через редукционный клапан, чтобы поддерживать пределы 1,0 Мпа.

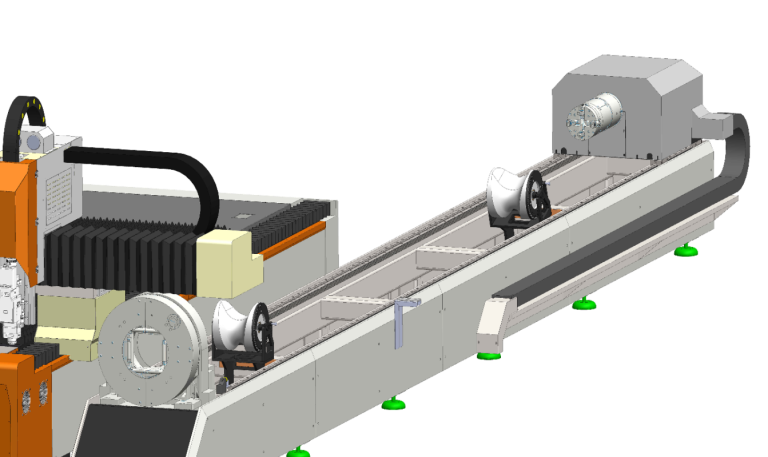

Устройство трубореза

Конструкция зажима

Он принимает пневматическую конструкцию зажима с обеих сторон и может автоматически модулировать центр. Регулируемый диапазон диагонали составляет 20-160 мм. Система передачи вращения патронов: зубчатое колесо, что увеличивает точность и скорость подачи. Без ременных приводов!

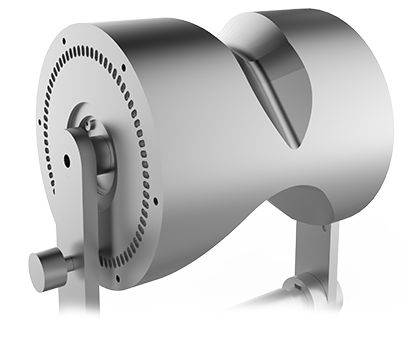

Дробная автоматическая установка опоры

Он использует интеллектуальную конструкцию опоры трубы, которая может решить проблемы деформации в процессе резки длинных труб. Две поддерживающие опоры автоматически поднимаются и опускаются.

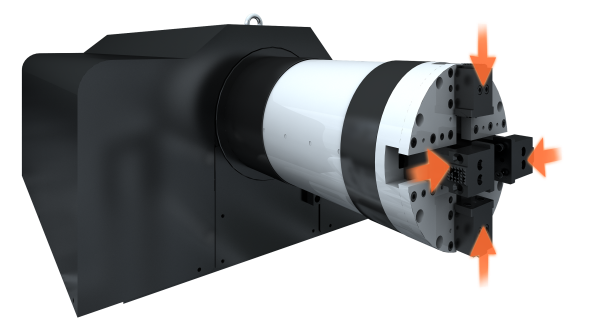

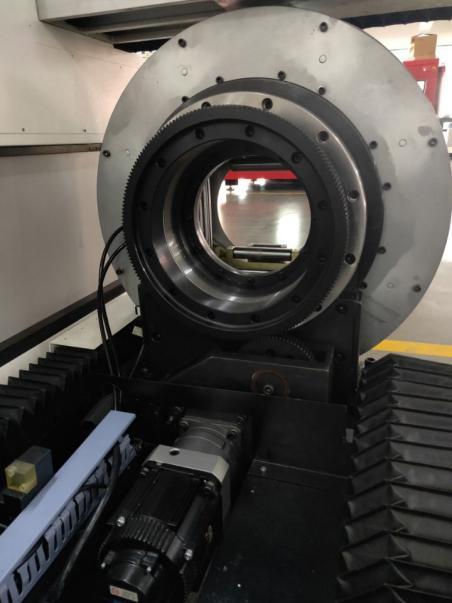

Пневматический патрон

Задний и передний патрон пневматический. Автоматически зажимает трубы, не требует дополнительной регулировки.

Зажим труб осуществляется с использованием пневматического автоматического центрирующего патрона, который фиксирует трубу одним нажатием кнопки, с возможностью регулировки силы зажима. Этот метод обеспечивает надежное удержание как малых и тонких труб, так и крупных и тяжелых, минимизируя их деформацию и обеспечивая стабильное и надежное удержание. Подходит для резки круглых труб, квадратных труб, прямоугольные, овальные, швеллер, уголок и балки и тд. Поддерживает труб, предотвратить провисание и раскачивание трубы, а также помочь в загрузке и получении материалов ; интуитивно понятный циферблат, простая замена трубки

Автоматический подъем: В процессе резки опора автоматически поднимает трубу или автоматически опускается.

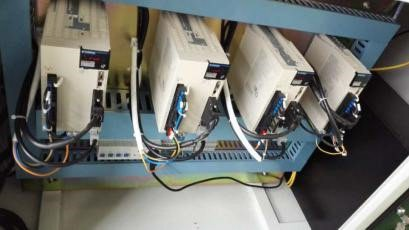

YASKAWA (Япония) высокоскоростной сервомотор и привод обеспечивают максимальную динамику станка и точность компонентов, а также повышает производительность.

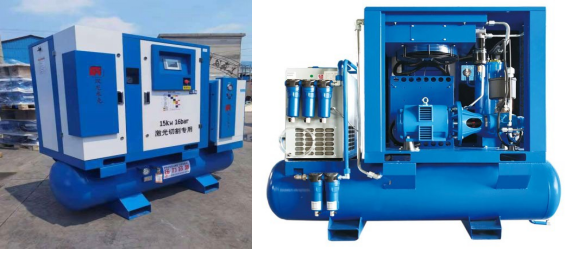

Компрессор

Лазерный станок Wuhan Golden Laser 7ХplusT 4000W Raycus – это не просто оборудование, это инвестиция в будущее вашего производства. Его мощность, точность и универсальность открывают новые горизонты в металлообработке, позволяя производителям создавать высококачественную продукцию с высокой эффективностью. Если вы ищете надежное и высокопроизводительное решение для резки труб и металла, то 7ХplusT 4000W Raycus – это именно то, что вам нужно.
