Современный листогибочный пресс: полный обзор технологий, характеристик и преимуществ
В условиях современного производства сервисные металлообрабатывающие центры и производственные цеха требуют от оборудования максимальной гибкости для оптимизации широкого спектра задач. Листогибы Jaguar Machinery представляют собой передовое решение, которое не только отвечает этим требованиям, но и напрямую влияет на увеличение прибыли за счет производства деталей высшего качества в сжатые сроки, одновременно снижая эксплуатационные расходы.

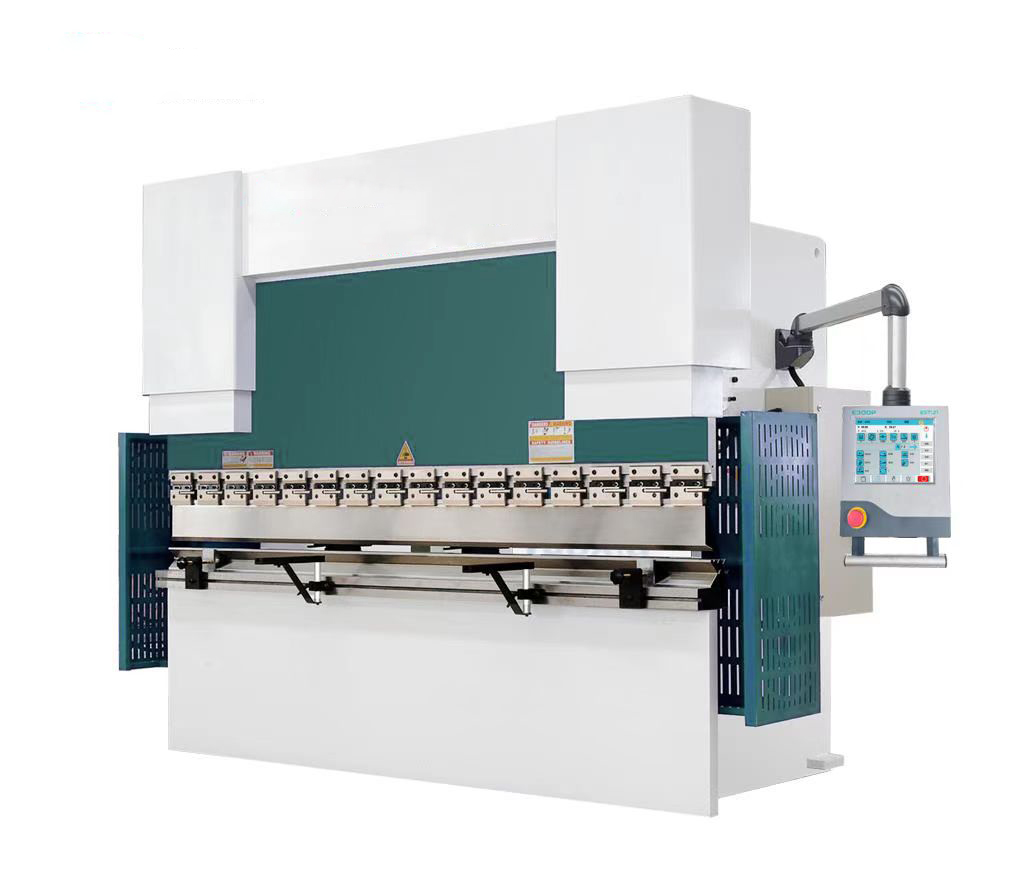

Листогиб Jaguar Machinery 100T4000 прибыл на производственный цех предприятия.
Конструктивные особенности: надежность, заложенная в основу
Жесткая станина

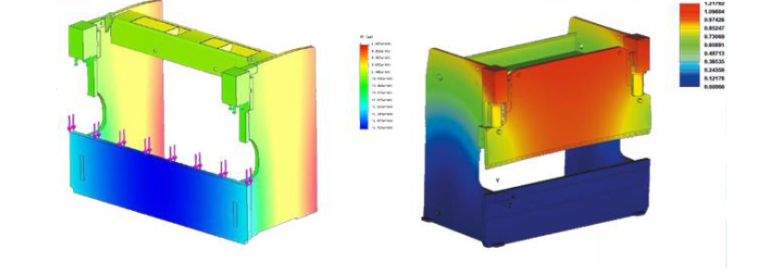

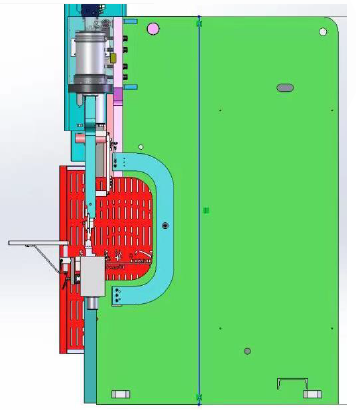

Сердцем любого гибочного пресса является его станина. Листогиб отличается особо жесткой конструкцией, обеспечивающей минимальный прогиб под полной нагрузкой. Это достигнуто за счет использования немецкой стали ST-44, прошедшей строгий ультразвуковой контроль. Процесс изготовления включает роботизированную сварку, последующее снятие внутренних напряжений на вибрационных установках и финишную механическую обработку на 5-осевых обрабатывающих центрах с ЧПУ. Все базовые поверхности и соединительные отверстия подвергаются точной механической обработке, что гарантирует сохранение геометрических характеристик станины на протяжении всего срока службы станка.
Продвинутая гидравлическая система

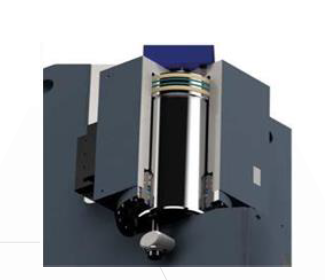

В основе станка лежит гидравлическая система от мирового лидера — компании Bosch-Rexroth. В данной конструкции каждый гидроцилиндр работает независимо. Для обеспечения безопасного наклона ползуна без риска повреждения используются сферические соединения, которые также эффективно поглощают пиковые усилия. Линейные энкодеры, установленные на отдельных вспомогательных рамах с каждой стороны, позволяют с высочайшей точностью программировать положение ползуна, его скорости и угол наклона. Программируемая точка декомпрессии в сочетании с регулируемыми скоростями делает этот станок незаменимым при гибке крупногабаритных листов.
Технические характеристики
Станок обладает сбалансированным набором параметров, обеспечивающих высокую производительность в широком диапазоне задач.
| Параметр | Значение |
| Усилие гибки | 100 тонн |
| Длина губки / Длина гибки | 4000 мм |
| Расстояние между стойками | 3100 мм |
| Рабочее пространство | 380 мм |
| Ход ползуна | 120 мм |
| Глубина горловины | 320 мм |
| Скорость быстрого подвода | 100 мм/сек |
| Рабочая скорость гибки | 0-10 мм/сек |
| Скорость возврата | 70 мм/сек |
| Задний упор (ось X) | 500 мм |
| Главный двигатель | 7.5 кВт |
| Вес станка | 7300 кг |
| Габаритные размеры (ДxШxВ) | 4600×1750×2420 мм |
Комплектация и система управления
Станок построен на базе комплектующих от ведущих мировых и проверенных азиатских производителей, что гарантирует его надежность и минимальные эксплуатационные затраты.
Таблица 2: Конфигурация и основные компоненты
| Компонент | Модель |
| Система ЧПУ | Электронная система ESTUN E310P |
| Электрооборудование | SCHNEIDER (Франция) |
| Главный двигатель | SIEMENS |
| Серводвигатель привода заднего упора | ESTUN или Taiwan DELTA |
| Гидравлическая система | Bosch-Rexroth |
| Линейные направляющие и шарико-винтовые пары | Taiwan HIWIN |
| Зажим оснастки | Быстрый зажим |
Интеллектуальная сстема ЧПУ ESTUN E310P

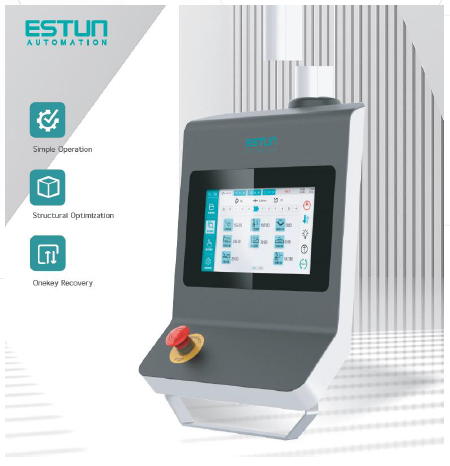

Система ЧПУ E310P – это новейшая разработка компании Estun, созданная специально для гибочных прессов. Она сочетает в себе надежность, присущую продукции Estun, и современный удобный интерфейс.
Ключевые особенности контроллера:
- Современный дисплей:Интеллектуальная панель 10.1 дюйма (опционально 15 дюймов) с высокой скоростью отклика и четкостью изображения.
- Эргономика:Интегрированная подвесная конструкция, удобное управление, эстетичный дизайн.
- Простота использования:Новый интуитивный интерфейс, поддержка одностраничного программирования для быстрого ввода данных.
- Передовые технологии:Использование шины CAN bus обеспечивает простоту wiring, высокую помехозащищенность, быстрое и стабильное позиционирование.
- Функциональность:Встроенные мониторинг и диагностика портов ввода-вывода, функция восстановления в один клик, библиотека оснастки и материалов, защита зон безопасности и предотвращение столкновений.
Точность и производительность: сервосистемы и оснастка
Серводвигатели
Станок использует серводвигатели серии ED3L, которые обеспечивают высокую скорость отклика, точность и надежность. Благодаря применению современного DSP-процессора и передового ПО, они обладают функцией автоматического распознавания инерции для упрощения настройки. Управление по шине CAN делает подключение простым, а систему – устойчивой к помехам.
Задний упор с ЧПУ (BGA)

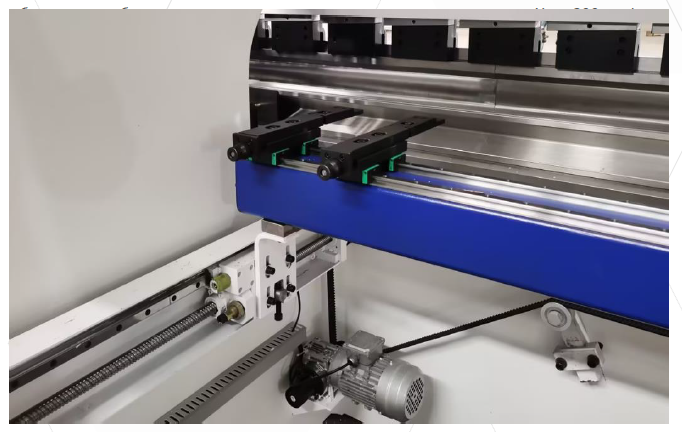

ЧПУ-управляемый задний упор с осью X автоматически регулирует свое положение, обеспечивая точное позиционирование заготовки и, как следствие, высокое качество готовых деталей. Перемещение осуществляется с использованием линейных направляющих HIWIN и шарико-винтовых пар, что гарантирует долговечность и отсутствие люфтов.
Европейская оснастка

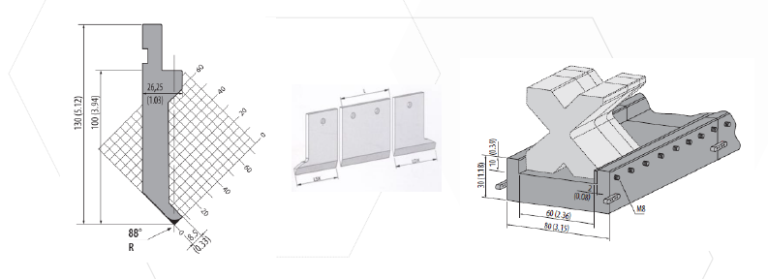

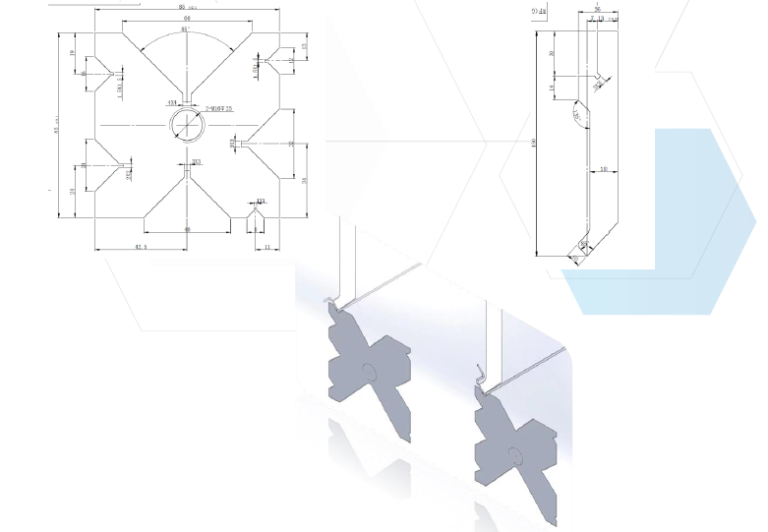

Производитель использует оснастку, соответствующую европейским стандартам. Сырье поставляется только от квалифицированных поставщиков, что гарантирует заявленный предел текучести и прочность на растяжение. Стандартизированный безопасный профиль с канавкой 8.4 x 3.5 мм предотвращает случайное выпадение инструмента, обеспечивая безопасность оператора.
Листогиб Jaguar Machinery – комплексное технологическое решение. От жесткой станины и надежной гидравлики до интеллектуальной системы ЧПУ и высокоточной сервосистемы – каждый элемент спроектирован для достижения одной цели – предоставить предприятию инструмент для быстрого, точного и рентабельного производства. Его способность адаптироваться к различным задачам, от гибки сложных деталей до простых форм, делает его идеальным выбором для современных металлообрабатывающих производств.
